Engineering Data Acquisition & Test Automation
Sensor, ECU, 시험장비의 신호를 정확하게 취득하고, 시험 조건에 따라 장비와 DUT를 제어하며 반복 시험을 자동화합니다. 신호 취득부터 제어, 시험 수행, 데이터 기록까지 하나로 연결된 Test System을 구축하여 Engineer가 반복 업무 대신 분석과 의사결정에 집중할 수 있도록 지원합니다.
Capabilities
- Signal Measurement (Analog / Sensor)
- 모듈형 Signal Conditioning
- Vehicle & ECU Communication (CAN / LIN)
- DAQ & Hardware Integration (NI DAQ)
- 장비 제어 · 시험 자동화
- Data Acquisition & Standardization
Control & Automation
장비 제어 · 시험 자동화
설정 → 제어 → 시험 수행 → 감시 → 기록
취득한 신호를 기록하는 데서 그치지 않고, 시험 조건에 따라 장비와 DUT를 제어하고 시험 순서를 자동으로 수행하며 그 과정을 기록합니다. 구성 범위는 실제 시험장비와 고객 요구사항에 따라 정해집니다.
시험 조건 · 제어 파라미터 설정
시험 조건과 제어 파라미터를 설정하여 반복 시험에 같은 조건을 적용할 수 있도록 구성합니다.
시험 순서 · 유지시간 · 종료조건
단계별 시험 순서와 유지시간, 종료조건을 구성하여 시험을 자동으로 수행합니다.
DUT · 시험장비 제어 연동
DUT와 시험장비의 제어 신호를 연동하여 시험 중 조건을 변경하고 상태를 확인합니다.
실시간 감시 · 이벤트 기록
상태와 리미트를 실시간으로 감시하고 이벤트를 기록하며, 설정한 조건에서 시험을 중단하도록 구성합니다.
모듈형 신호 컨디셔닝 (Modular Signal Conditioning)
센서와 신호 유형에 맞춰 입력 신호를 DAQ에 적합한 상태로 만드는 구성입니다. 5B 모듈은 고객의 신호와 요구사항에 따라 선택하는 구성 예이며, 시스템마다 적용 모듈과 범위는 달라질 수 있습니다.
모듈형 · 채널별 구성
센서와 신호 유형에 맞춰 채널 단위로 모듈을 선택하고 설정합니다. 5B 등 필요한 모듈을 조합하여 구성합니다.
절연 및 노이즈 저감
Galvanic Isolation과 Filtering으로 Ground Loop, 전위차, 외부 노이즈의 영향을 줄입니다.
증폭 · 스케일링 · 센서 여자
DAQ 입력범위에 맞게 신호를 증폭·보정하고, 센서가 필요로 하는 여자 전원을 공급합니다.
입력 보호
시스템 구성과 요구사항에 따라 과전압·서지로부터 DAQ 입력을 보호하는 구성을 적용합니다.
Engineering Application

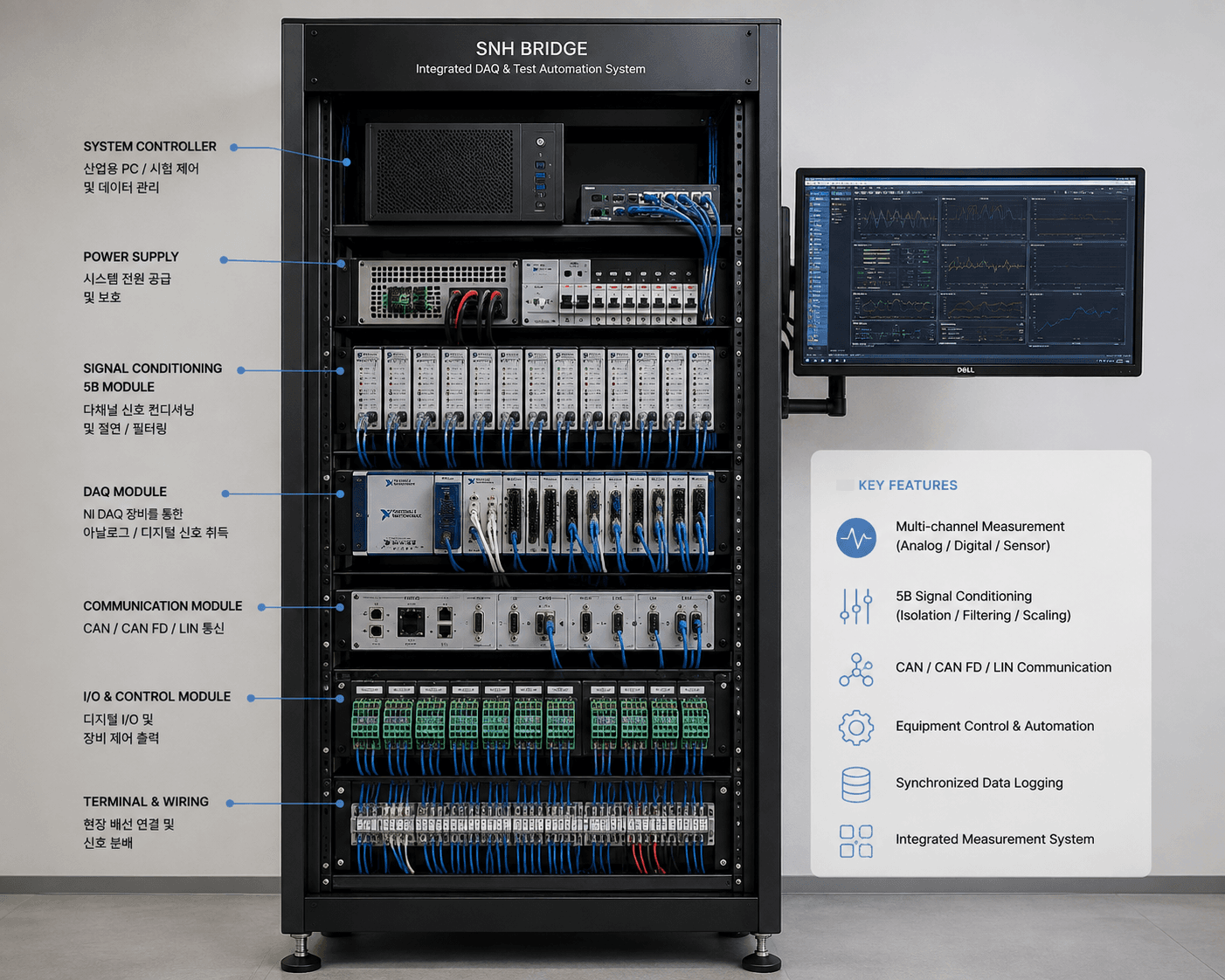

Integrated DAQ & Test Automation System
다양한 Sensor, ECU 및 시험장비를 하나의 System으로 통합하여 Measurement부터 Control, Automation, Data Logging까지 연결합니다.
Key Technologies
- Analog Measurement
- Signal Conditioning
- NI DAQ
- CAN / LIN
- Equipment Control
- Test Automation
- Data Logging
Data Acquisition & Standardization
측정 단계에서 Channel, 단위, 시험 조건을 데이터와 함께 기록하여 이후 Management / Analysis 단계에서 활용하기 쉬운 형태로 남깁니다. 동기화, 저장, 연동 범위는 실제 장비 구성과 요구사항에 따라 구현됩니다.
동기화 취득
장비와 취득 조건에 맞춰 여러 Channel의 시간 정합성을 확보합니다.
취득 데이터 구조 표준화
장비·시험별로 제각각이던 데이터 형식을 요구에 맞는 구조로 정리하여 기록합니다.
ASAM MDF (MDF4) 지원
업계 표준 규격인 ASAM MDF/MF4를 지원 데이터 규격으로 제공하며, 저장 형식은 고객 요구와 연동 대상에 맞춰 선택합니다.
Channel / 단위 / Sampling 정보
취득·저장 시 Channel 정보, 단위, Sampling 조건을 데이터와 함께 기록합니다.
시험 조건 기록
시험 조건과 이력 정보를 데이터에 연결해 추적성을 높입니다.
Analysis / Management 연계
연동 대상의 데이터 구조에 맞춰 분석·관리 시스템과 연결합니다.
System Architecture
- Sensor / ECU / Equipment
- Signal Conditioning
- DAQ / Communication
- Control & Test Automation
- Data Logging (ASAM MDF/MF4 등)
- Management / Analysis
Customer Value
| 구분 | 기존 방식 (Before) | NEXBRIDGE Measurement System (After) |
|---|---|---|
| 측정환경 | 장비별 개별 측정 | 통합 Measurement System |
| 시험 수행 · 제어 | Engineer가 장비와 DUT를 수동 조작 | 설정한 시험 조건과 순서에 따른 자동 제어 · 수행 |
| 데이터 관리 | 장비별 데이터 형식, 수동 정리 | 저장 방식 표준화, 자동 Logging |
| 데이터 형식 | 장비별 CSV / Excel / 개별 Format | 요구에 따라 ASAM MDF/MF4 등 표준 Measurement Format으로 저장 |
| Channel / Metadata | Channel 정보/단위 별도 관리 | 취득 시 Channel, 단위, 시험 조건을 데이터와 함께 기록 |
| 분석 연계 | 분석 전 수동 변환/정리 | 연동 대상의 데이터 구조에 맞춰 Analysis / Management와 연결 |
| 모니터링 | 수동 Limit 확인 | 실시간 Monitoring / Limit 감시, 이벤트 기록 |
| 시험 표준화 | 개인별 시험 방법 | 표준 시험 Sequence |
| 효율성 | 시험 시간 길고 반복 작업 많음 | 시험 시간 단축, 반복시험 자동화, 효율 향상 |
Example Applications
- 통합 DAQ System
- ECU / Pump / Motor Test Automation
- 환경시험 Data Logging
- CAN / LIN 기반 제어 및 계측
- 시험장비 Interface 통합
